Gabelketten
Gabelketten

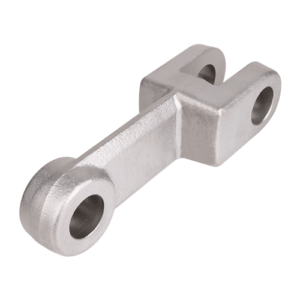

Die Glieder der Gabelkette von Bechtel werden aus unterschiedlichen Qualitätsstählen geschmiedet und anschließend dem Werkstoff entsprechend im Einsatz gehärtet oder vergütet. In Einzelfällen werden zusätzliche partielle Induktivhärtungen vorgenommen. An den einzelnen Gliedern können diverse Arten von Mitnehmern aus Kunststoff montiert und / oder aus Stahl geschweißt werden.
Spezifikationen Gabelketten
Die Verbindungsbolzen werden standardmäßig in der Schließringausführung geliefert. Auf Wunsch können auch andere Bolzenformen angeboten und geliefert werden. Die nachstehende Tabelle zeigt die Gabelkette in verschiedenen Ausführungen mit der jeweiligen Bruchfestigkeit.
| Gabelkette (Abmessungen in mm) | ||||||||
| Bruchlast (kN) aus Vorrat Lieferbar | ||||||||
| Teilung | A | B | C1 | C2 | D | E | 58 HRC Einsatzgehärtet | Vergütet 40 HRC |
| 102 | 32 | 10 | 14 | 15 | 36 | 18 | 150 kN | |
| 102 | 27 | 11 | 12 | 13 | 36 | 16 | 170 kN | |
| 102 | 28 | 8 | 12 | 13 | 36 | 14 | 130 kN | 180 kN |
| 102 | 24 | 6 | 8 | 9 | 36 | 14 | 100 kN | |
| 125 | 36 | 10 | 15 | 16 | 36 | 16 | 140 kN | |
| 142 | 42 | 13 | 19 | 20 | 50 | 25 | 250 kN | 350 kN |
| 142 | 54 | 16 | 25 | 26 | 50 | 25 | 300 kN | 380 kN |
| 142 | 62 | 15 | 29 | 30 | 50 | 25 | 350 kN | 600 kN |
| 150 | 36 | 13 | 15 | 16 | 50 | 25 | 200 kN | |
| 150 | 36 | 13 | 15 | 16 | 50 | 25 | 300 kN | |
| 150 | 36 | 13 | 15 | 16 | 50 | 25 | 400 kN | |
| 160 | 42 | 13 | 20 | 21 | 46 | 20 | 300 kN | |
| 160 | 50 | 14 | 25 | 26 | 50 | 25 | 300 kN | 380 kN |
| 175 | 62 | 15 | 29 | 30 | 50 | 25 | 600 kN | |
| 200 | 68 | 18 | 30 | 31 | 60 | 30 | 500 kN | |
| 200 | 70 | 24 | 30 | 31 | 60 | 30 | 700 kN | |
| 250 | 70 | 20 | 30 | 33 | 70 | 32 | 750 kN | |
| 260 | 70 | 20 | 30 | 33 | 70 | 32 | 600 kN |
Materialqualitäten: 20MnCr5, 42CrMo4, V2A, V4A, 1.4713. Die Bruchfestigkeit richtet sich nach dem jeweiligen Material. Die Bruchlast ist abhängig vom jeweiligen Material.
Bolzen
Die Bolzen sind lieferbar in folgenden Materialqualitäten: 16MnCr5, 42CrMo4i, 1.4034i, 1.4122i, 1.4462, 1.4713. Andere Qualitäten auf Anfrage.
Ausführungsbeispiele
Wir liefern die Ketten mit Spezial angefertigten Mitnehmern für horizontale, ansteigende und vertikale Förderwege. Bei der Wahl der Mitnehmer wird die Förderkapazität mit berücksichtigt. Nachfolgend finden Sie einige Beispiele für gesenkgeschmiedete Ketten mit angeschweißten Abstreifern.
