Gurtverbinder

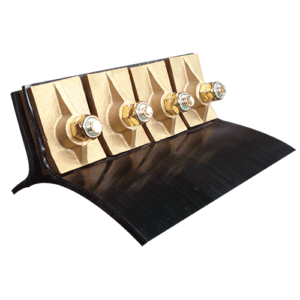

Zur Montage der Elevatorgurte liefert Bechtel auch die nötigen Gurtverbinder. In diversen Ausführungen und für Gurte aller Art.
![](https://www.bechtel-wuppertal.de/wp-content/uploads/2021/08/band-speedy-brons-1-300x300.png)
Klemmlaschenverbinder
Eine Alternative zu den Gurtverbindern sind die Klemmlaschenverbinder. Diese werden für Sie maßgefertigt. Zwei Modelle sind erhältlich:
Model A | Model B |
![]() | ![]() |
Model A | Model B |
Für leichte bis mittelschwere Anwendungen. | Klemmlaschenverbinder mit keilförmigem Zwischenstück, das den Gurt bei seiner. Bewegung über die Gurtscheibe begleitet. Eignet sich für Anwendungen mit höherer Belastung. |
Gurtverbinder Modell Speedy
Dreiteiliger Gurtverbinder aus Gusseisen oder Bronze, Standardbreite 50 mm, geeignet für eine maximale Gurtbelastung von 800 kg/cm. Verfügbar in Grauguss und Messing.
![](https://www.bechtel-wuppertal.de/wp-content/uploads/2021/08/Speedybrons.png)
Gurtverbindermodelle 1,2 und 3
lieferbar in Stahl blank / verzinkt und Edelstahl 1.4301 (Grade 304) / 1.4571 (Grade 316Ti)
Abmessungen Modelle 1, 2 und 3 (in mm) | |||||
A | B | Max. Gurtbelastung | |||
Model 1 | 62 | 32 | 400 kg/cm | ![]() | ![]() |
Model 2 | 68 | 32 | 800 kg/cm | ![]() | ![]() |
Model 3 | 68 | 32 | 1250 kg/cm | ![]() | ![]() |
Montage der Gurtverbinder
Beispiel für die Montage von vier Gurtverbindern für Gurtbreiten zwischen 200 und 230 mm. Die einzelnen Gurtverbinder dürfen einen Abstand zwischen 0 und 10 mm aufweisen.
![](https://www.bechtel-wuppertal.de/wp-content/uploads/2022/08/elevator-RV-montageschets-2d.png)
