Geschweißte Claus Becher
Geschweißte Claus Becher

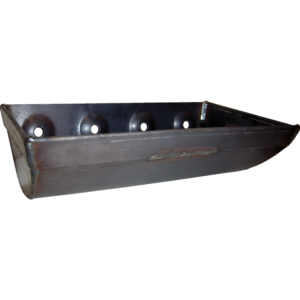

Die geschweißten Claus Becher aus Stahl oder Edelstahl eignen sich für industrielle Anwendungen mit höherer Belastung.
Bezüglich der Funktion entsprechen sie den gepressten Claus Bechern aus Stahl, nur dass der geschweißte Claus Becher in unterschiedlichen Materialien Art lieferbar ist. Wahlweise können auch andere Materialdicken und -Qualitäten und / oder eine Randverstärkung zum Einsatz kommen, um den Elevatorbecher der Anwendung entsprechend anzupassen.
| Claus-Elevatorbecher in der geschweißten Ausführung (Abmessungen in mm) | ||||||||||||
| Typ | Abmessungen/Gewicht | Inhalt | Löcher | Max. | ||||||||
| b | a | h1 | h2 | t | Kg | Z2 | Z3 | d | e | Nr | Becher/m | |
| 330 x 215 | 336 | 215 | 141 | 91.4 | 3.0 | 3.70 | 5.60 | 4.10 | 11.0 | 80 | 4 | 6.80 |
| 350 x 215 | 356 | 215 | 141 | 91.4 | 3.0 | 3.85 | 6.00 | 4.40 | 11.0 | 80 | 4 | 6.80 |
| 370 x 215 | 376 | 215 | 141 | 91.4 | 3.0 | 4.00 | 6.40 | 4.70 | 11.0 | 90 | 4 | 6.80 |
| 420 x 215 | 426 | 215 | 141 | 91.4 | 3.0 | 4.45 | 7.30 | 5.30 | 11.0 | 80 | 5 | 6.80 |
| 440 x 215 | 446 | 215 | 141 | 91,4 | 3,0 | 4,62 | 7,70 | 5,70 | 11,0 | 90 | 5 | 6,80 |
| 470 x 215 | 476 | 215 | 141 | 91,4 | 3,0 | 4,85 | 8,20 | 6,00 | 11,0 | 90 | 5 | 6,80 |
| 530 x 215 | 536 | 215 | 141 | 91,4 | 3,0 | 5,40 | 9,30 | 6,80 | 11,0 | 80 | 6 | 6,80 |
| 560 x 215 | 566 | 215 | 141 | 91,4 | 3,0 | 5,65 | 9,90 | 7,20 | 11,0 | 90 | 6 | 6,80 |
| 630 x 215 | 636 | 215 | 141 | 91,4 | 3,0 | 6,25 | 11,20 | 8,20 | 11,0 | 90 | 7 | 6,80 |
| 330 x 225 | 336 | 225 | 172 | 120,1 | 3,0 | 4,20 | 7,30 | 5,50 | 11,0 | 80 | 4 | 5,58 |
| 350 x 225 | 356 | 225 | 172 | 120,1 | 3,0 | 4,40 | 7,80 | 5,80 | 11,0 | 80 | 4 | 5,58 |
| 370 x 225 | 376 | 225 | 172 | 120,1 | 3,0 | 4,60 | 8,30 | 6,20 | 11,0 | 90 | 4 | 5,58 |
| 420 x 225 | 426 | 225 | 172 | 120,1 | 3,0 | 5,10 | 9,50 | 7,20 | 11,0 | 80 | 5 | 5,58 |
| 440 x 225 | 446 | 225 | 172 | 120,1 | 3,0 | 5,30 | 10,00 | 7,50 | 11,0 | 90 | 5 | 5,58 |
| 470 x 225 | 476 | 225 | 172 | 120,1 | 3,0 | 5,60 | 10,70 | 8,10 | 11,0 | 90 | 5 | 5,58 |
| 530 x 225 | 536 | 225 | 172 | 120,1 | 3,0 | 6,20 | 12,40 | 9,20 | 11,0 | 80 | 6 | 5,58 |
| 560 x 225 | 566 | 225 | 172 | 120,1 | 3,0 | 6,50 | 13,00 | 9,80 | 11,0 | 90 | 6 | 5,58 |
| 630 x 225 | 636 | 225 | 172 | 120,1 | 3,0 | 7,20 | 14,70 | 11,10 | 11,0 | 90 | 7 | 5,58 |
| 330 x 255 | 336 | 255 | 182 | 123,7 | 3,0 | 4,80 | 8,90 | 6,70 | 11,0 | 80 | 4 | 5,20 |
| 350 x 255 | 356 | 255 | 182 | 123,7 | 3,0 | 5,00 | 9,40 | 7,10 | 11,0 | 80 | 4 | 5,20 |
| 370 x 255 | 376 | 255 | 182 | 123,7 | 3,0 | 5,25 | 10,00 | 7,50 | 11,0 | 90 | 4 | 5,20 |
| 420 x 255 | 426 | 255 | 182 | 123,7 | 3,0 | 5,80 | 11,40 | 8,60 | 11,0 | 80 | 5 | 5,20 |
| 440 x 255 | 446 | 255 | 182 | 123,7 | 3,0 | 6,00 | 12,00 | 9,10 | 11,0 | 90 | 5 | 5,20 |
| 470 x 255 | 476 | 255 | 182 | 123,7 | 3,0 | 6,35 | 12,90 | 9,80 | 11,0 | 90 | 5 | 5,20 |
| 530 x 255 | 536 | 255 | 182 | 123,7 | 3,0 | 7,00 | 14,70 | 11,10 | 11,0 | 80 | 6 | 5,20 |
| 560 x 255 | 566 | 255 | 182 | 123,7 | 3,0 | 7,30 | 15,50 | 11,70 | 11,0 | 90 | 6 | 5,20 |
| 630 x 255 | 636 | 255 | 182 | 123,7 | 3,0 | 8,10 | 17,60 | 13,30 | 11,0 | 90 | 7 | 5,20 |
Z2 = Brutto-Literinhalt, Z3 = Netto-Literinhalt.
t = Stärke in mm. Die geschweißten Claus – Becher aus Stahl sind in unterschiedlicher Materialstärke lieferbar.
